180KW फास्ट चार्जिंग कनेक्टर CCS1/CCS2/GB/T/CHAdeMO कॉन्फ़िगर करने योग्य संचारः आईएसओ 15118 प्लग एंड चार्ज OCPP 1.6/2.0 वाहन समर्थन 400V और 800V आर्किटेक्चर के साथ संगत

180KW फास्ट चार्जिंग कनेक्टरः CCS1/CCS2/GB/T/CHAdeMO (कॉन्फिगर करने योग्य) संचारः ISO 15118 (प्लग एंड चार्ज), OCPP 1.6/2.0 वाहन समर्थनः 400V और 800V आर्किटेक्चर के साथ संगत

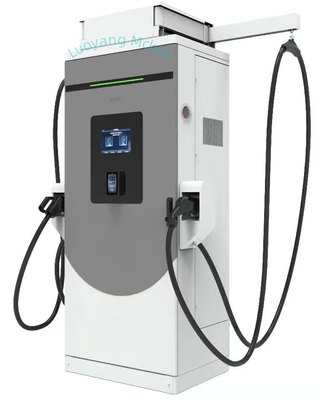

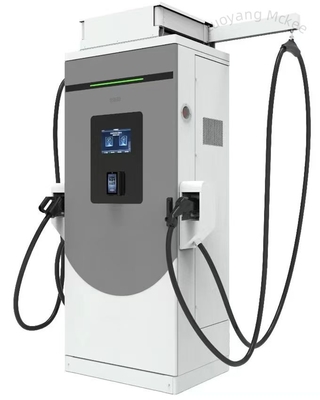

180kW DC फास्ट चार्जिंग स्टेशन विनिर्देश

1. बुनियादी मापदंड

• नामित शक्ति: 180kW (निरंतर आउटपुट पावर)

• आउटपुट वोल्टेज रेंज: 150V1000V DC (400V और 800V प्लेटफार्मों का समर्थन करता है)

• अधिकतम वर्तमान आउटपुट: 500A (तरल-कूल्ड केबल समर्थित)

• इनपुट वोल्ट: 400V AC (± 10%), 3-चरण, 50/60Hz

• दक्षता: ≥96% (पीक)

2. चार्जिंग प्रदर्शन

• चार्जिंग गति:

  • 20%~80% एसओसी: ~15~25 मिनट (100kWh बैटरी के लिए)

  • रेंज जोड़ा: ~200 किमी 10 से 15 मिनट में (गाड़ी के आधार पर भिन्न होता है)

• दोहरी बंदूक मोड: गतिशील शक्ति साझा करने का समर्थन करता है (जैसे, 90kW + 90kW)

3. संगतता और मानक

• कनेक्टर: CCS1/CCS2/GB/T/CHAdeMO (संरचित)

• संचार: आईएसओ 15118 (प्लग एंड चार्ज), ओसीपीपी 1.6/2.0

• वाहन सहायता: 400V और 800V आर्किटेक्चर के साथ संगत

4संरचनात्मक डिजाइन

• आयाम: ~1000×700×2200 मिमी (W×D×H)

• वजन: ~500 किलोग्राम

• सुरक्षा वर्ग: IP55 (मानक), IP65 (वैकल्पिक)

• शीतलन प्रणाली: तरल शीतल विद्युत मॉड्यूल और केबल

5. स्मार्ट विशेषताएं

• दूरस्थ प्रबंधन: 4जी/5जी/ईथरनेट कनेक्टिविटी

• भुगतान के तरीके: आरएफआईडी/एपीपी/क्यूआर कोड (वीचैट/अलीपे संगत)

• सुरक्षा सुरक्षा: ओवरवोल्टेज/वर्तमान, इन्सुलेशन निगरानी, आपातकालीन रोक

6स्थापना की आवश्यकताएं

• ग्रिड क्षमता: ≥250kVA ट्रांसफार्मर की सिफारिश की जाती है

• परिवेश का तापमान: -30°C से +50°C (प्रचालन)

• प्रमाणपत्र: CE, UL, GB/T, IEC 61851

7. विशिष्ट उपयोग के मामले

• राजमार्ग पर ठहरने के स्थान

• शहरी फास्ट चार्जिंग हब

• वाणिज्यिक बेड़े (टैक्सी, रसद)

नोट: वास्तविक चार्जिंग गति वाहन की बैटरी क्षमता, बीएमएस की सीमाओं और परिवेश की स्थितियों पर निर्भर करती है।
